이번 포스트에서는 소프트웨어 아키텍처 및 패턴들에 대해서 간단히 알아보겠다.

소프트웨어 아키텍처란?

시스템을 구성하는 요소와 이들간의 상호작용 관계, 설계 지침 등을 정의한 일종의 청사진(Blueprint)

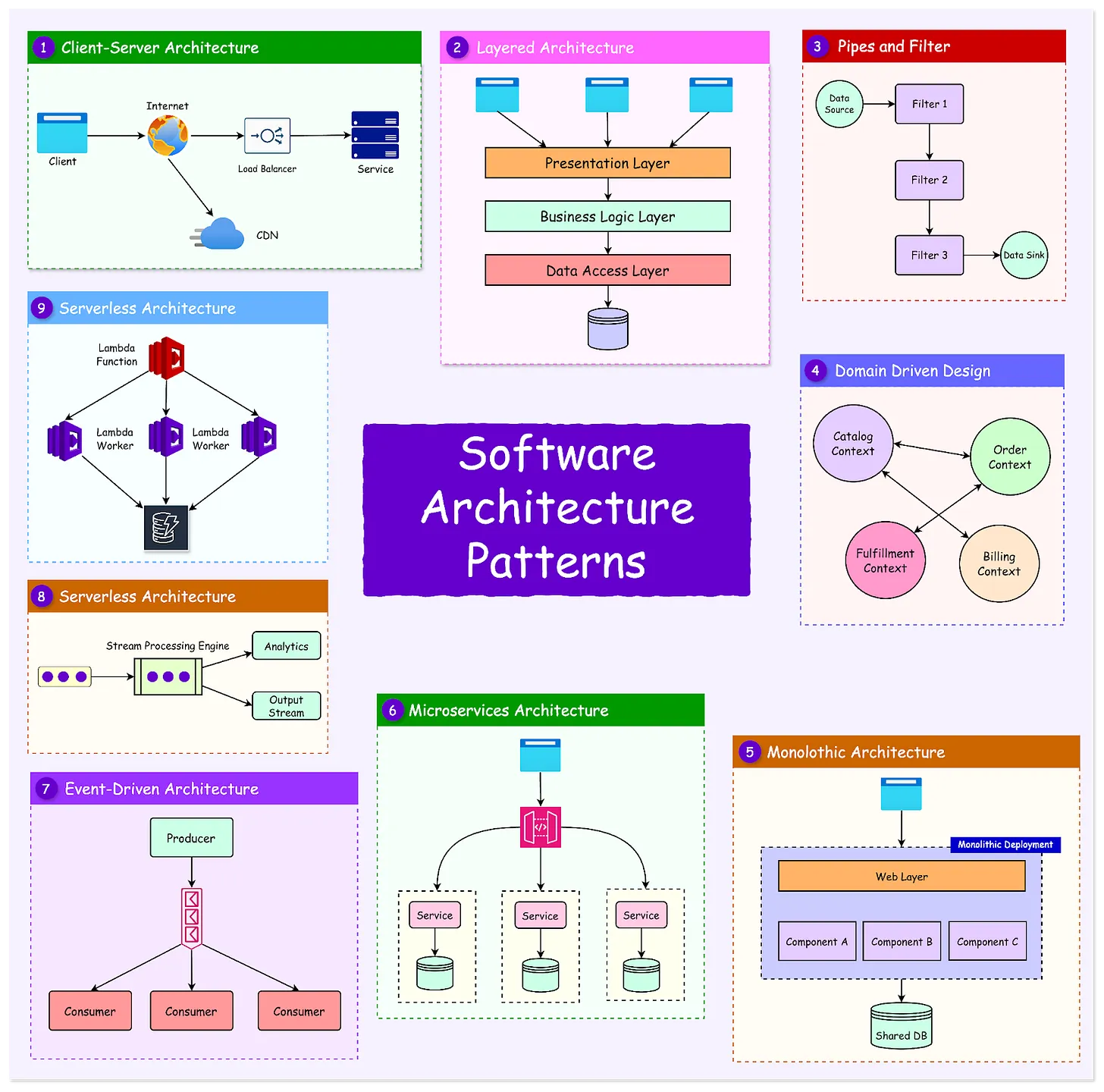

Software Architecture Patterns https://blog.bytebytego.com/p/software-architecture-patterns

개발의 생산성을 높이기 위해 우리는 종종 Spring, Django, Laravel 등과 같은 프레임워크를 사용한다.

이러한 프레임워크가 애플리케이션의 뼈대(Framework) 의 역할을 한다면, 소프트웨어 아키텍처(Software Architecture) 는 애플리케이션, 서버, 데이터베이스, 파이프라인 등. 서비스 전반의 구조를 서비스 목적에 맞게 어떻게 구성할지를 정의하는 설계 제안서와 같다.

소프트웨어 아키텍처의 중요성

“처음이 가장 중요하다”고 하듯, 서비스 운영의 첫걸음은 기획과 요구사항에 맞는 시스템 구조 설계에서 시작된다.

단순히 ‘처음이라서 중요한 것’이 아니라, 아키텍처를 통해 다음과 같은 구조적 이점을 기져올 수 있다.

Modularity, 모듈화

시스템을 기능별로 나눠 독립적인 모듈로 구성함으로써, 각 모듈을 개별적으로 개발, 테스트, 유지보수할 수 있어 생산성과 유연성이 향상된다.

Encapsulation, 캡슐화

모듈 내부의 구현 세부사항은 숨기고, 외부에는 필요한 인터페이스만 제공하여 시스템 복잡도를 줄이고 변경에 대한 영향 범위를 최소화할 수 있다.

Security

아키텍처 설계 단계에서부터 인증, 인가, 접근 제어 등의 보안 요소를 반영하여 시스템을 외부 공격이나 내부 위협으로부터 보호할 수 있다.

Documentation

아키텍처는 시스템 구성에 대한 명확한 문서를 제공하므로 개발자 간의 원활한 커뮤니케이션, 협업, 온보딩에 큰 도움이 된다.

Performance

트래픽, 처리량, 리소스 사용량 등을 고려한 구조 설계를 통해 시스템이 실제 운영 환경에서 요구되는 성능을 안정적으로 달성할 수 있도록 돕는다.

소프트웨어 아키텍처 패턴과 디자인 패턴의 차이점

소프트웨어 아키텍처 패턴과 디자인 패턴은 모두 소프트웨어 개발 과정에서 자주 사용되는 개념이다.

두 용어 모두 “패턴”이라는 공통된 단어를 포함하고 있으며, 개발 과정에서 함께 언급되는 경우가 많기 때문에 혼동하기 쉽다.

이번에는 이 두 개념의 차이를 정리해보겠다.

  소프트웨어 아키텍처 패턴 디자인 패턴
정의 시스템의 주요 컴포넌트와 이들 간의 관계, 배치,
데이터 흐름 등을 고수준(High-Level Structure)에서 정의.		 컴포넌트나 클래스 내부에서 반복적으로 발생하는 문제를
해결하기 위한 저수준(Low-Level Solution) 설계 방법.
범위 시스템 전체. 개별 듈, 컴포넌트, 클래스
목적 시스템의 전반적인 구조와 구성 전략을 수립. 반복되는 설계 문제에 대한 재사용 가능한 해법 제공.
초점 시스템의 안정성, 유연한 구조, 확장성. 객체 간의 관계, 책임 분리, 코드 재사용
문서 아키텍처 다이어그램, 추상화된 설계 문서 UML 다이어그램, 상세 설계 문서
예시 Layered Architecture, Microservices,
Client-Server.		 Singleton, Factory, Strategy,
Observer.

적절한 아키텍처 선정하기

소프트웨어 아키텍처 패턴의 종류를 알아보기 전, 적절한 아키텍처를 선정하기 위한 고려 사항들을 설명하겠다.

1. 확장성, Scalability

  • 시스템이 서비스 규모 확장에 따라 증가하는 부하를 얼마나 유연하게 감당할 수 있어야 하는가?
  • 사용자 수 증가, 데이터 처리량 증가.

2. 성능, Performance

  • 지연 시간, 처리 속도, 응답 시간 등 특정 성능 요구사항이 존재하는가?
  • 실시간 처리, Low latency

3. 가용성, Availability

  • 시스템 일부에 장애가 발생하더라도 서비스가 지속적으로 운영될 수 있어야 하는가?
  • 무중단 서비스, 자동 장애 복구, 이중화

4. 보안, Security

  • 시스템이 충족해야 하는 보안 요건은 무엇이며, 어떤 위협 요소에 대비해야 하는가?
  • 인증, 인가, 데이터 암호화, Cracking

5. 예산, Budget

  • 시스템을 개발하고 운영하는 데 필요한 예산은 어느 정도인가?
  • 클라우드 비용, 라이선스, 인력 규모

6. 기술 스택, Technology Stack

  • 아키텍처 구현에 사용될 언어, 프레임워크, 인프라 구성은 무엇이며, 이를 얼마나 잘 다룰 수 있는가?
  • Spring Boot, Node.js, AWS, Docker

소프트웨어 아키텍처 패턴의 종류

1. Layered Architecture Pattern

역할에 따라 레이어를 독립적으로 구분.

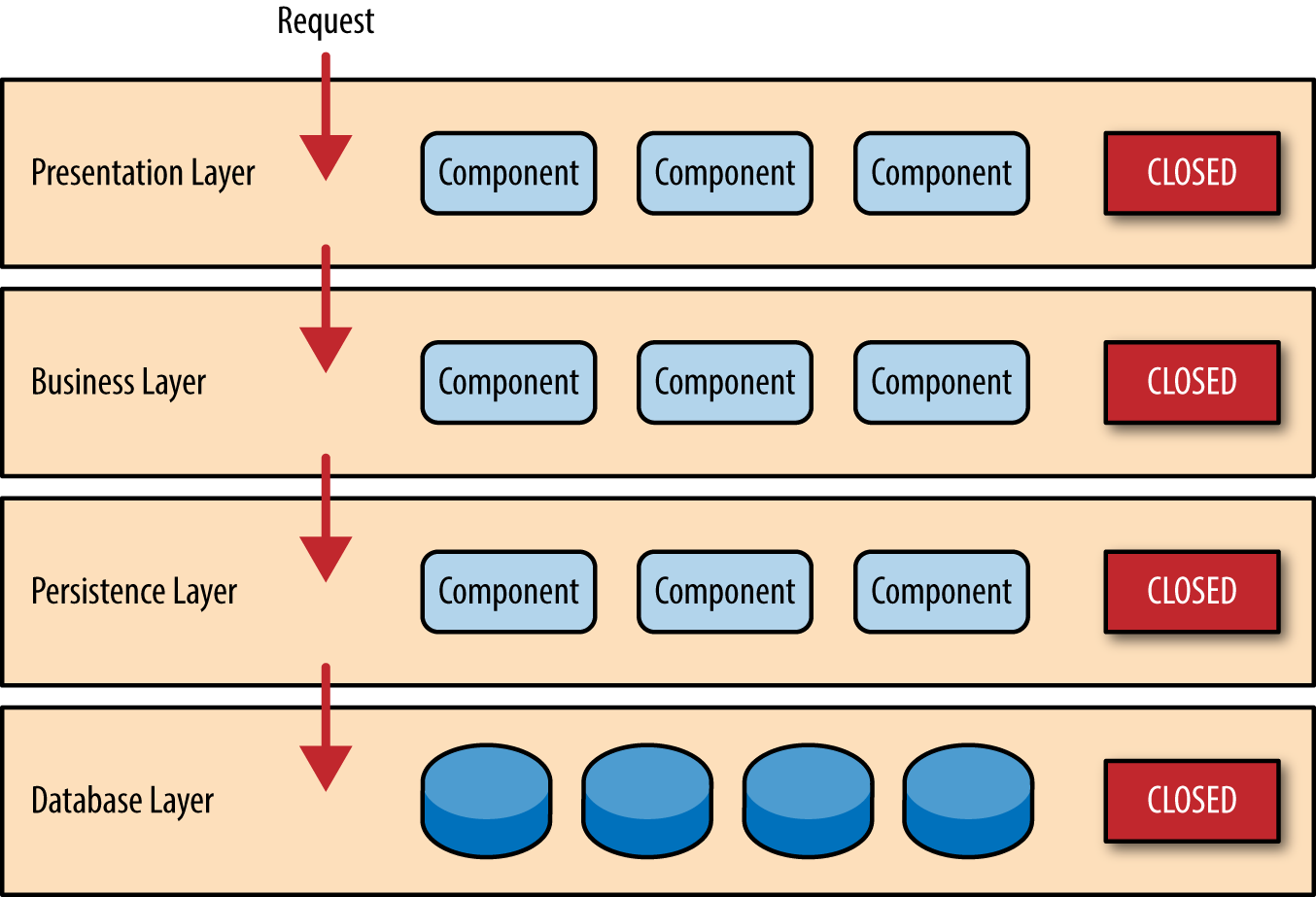

layered Architecture Pattern https://www.oreilly.com/library/view/software-architecture-patterns/9781491971437/ch01.html

레이어드 아키텍처 패턴은 역할에 따라 시스템을 수직적으로 구분된 여러 레이어로 나누는 구조이다.

일반적으로 많이 활용하는 패턴 중 하나로, n-tire patterns이라고도 불린다.

이 아키텍처에서 각 레이어는 책임(Role) 을 가지고 있으며, 하위 레이어와만 상호작용하는 순차적 위임(동기적 계층 호출)을 수행한다.

상위 레이어는 하위 레이어의 구체적인 구현을 알 필요 없이 인터페이스를 통해 기능을 호출하게 된다.

레이어 구성

Presentation Layer 사용자 인터페이스(UI)를 담당하며, 유저의 입력을 받고 화면을 구성.
Business(Service) Layer 유저의 요청에 따라 실제 비즈니스 로직을 실행.
Persistence Layer 비즈니스 로직과 데이터베이스 사이에서 데이터를 교환하는 중간 계층 역할
Database Layer 실제 데이터가 저장되는 데이터베이스에 접근하고 데이터를 관리

레이어는 Persistence Layer의 로직이 Business Layer에 통합되어 3계층 구조로 축소되기도 하며, 5개로 구성되는 경우도 있다.

데이터 흐름 예시

Component Action Action
Presentation
Layer		 “장바구니 담기” 버튼 클릭으로 addToCart Request 발생 “장바구니에 추가되었습니다. 화면 표시
  ↓ ↑
Business
Layer		 CartService.addToCart 로직 수행. “장바구니에 추가 되었습니다.” 메시지 및 Status Return
  ↓ ↑
Persistence
(Application)
Layer		 cart table INSERT SQL 실행 성공 결과 Return
  ↓ ↑
Database
Layer		 cart table 저장. DB Transaction 성공
  • 각 레이어는 상위 레이어의 요청이 완료되었거나 더 이상 책임지지 않는 상태임을 전제로 하위 레이어로 요청을 넘김.
  • 상위 레이어는 하위 레이어의 내부 동작을 관여하거나 침범하지 않음. (관심사 분리)
  • 요청은 단계적으로 위임되는 형태로 전달.

장점

  • 확장성(Scalability)
    • 성능 요구 사항에 따라 각 레이어를 독립적으로 수평 확장할 수 있다.
  • 유연성(Flexibility)
    • 각 레이어는 서로 다른 기술 스택이나 규격으로 구성할 수 있으며, 다른 레이어에 영향을 주지 않는다.
    • 레이어 간의 의존성이 낮고 결합도가 낮기 때문에, 변경이 용이하다.
  • 유지보수성(Maintainability)
    • 한 레이어의 변경이 항상 다른 레이어에 영향을 주는 것은 아니므로, 모듈 단위로 유지보수가 용이하다.
    • 분리된 구조는 가독성을 높이고,Mock, Stub 등을 이용한 단위 테스트와 레이어별 테스트 환경 구성이 용이하다.

단점

  • 복잡성(Complexity)
    • 레이어 수가 많아질수록 구조가 복잡해지고, 관리 포인트가 늘어난다.(Over-Engineering)
  • 안정성(Stability)
    • 인터페이스(스펙) 변경으로 인해 흐름 전체에 위험을 초래할 수 있다.
  • 비효율성(Inefficiencies)
    • 동시에 필요할 때 레이어 간의 이동이 많아질 수 있다.
  • 성능 저하(Performance Overhead)
    • 각 레이어가 인터페이스를 거쳐 통신하므로, 처리 속도가 저하될 수 있다.
  • 인터페이스 민감도 (Interface Sensitivity)
    • 하나의 레이어에서 인터페이스(스펙)가 변경될 경우, 이를 호출하거나 의존하는 다른 레이어영향을 줄 수 있다.
  • 비효율성 (Inefficiencies)
    • 경우에 따라, 같은 요청 내에서 불필요하게 여러 레이어를 오가야 하는 상황이 발생할 수 있다.
    • 단순 처리 로직임에도 전체 레이어를 거쳐야 한다면 리소스 낭비로 이어질 수 있다.

패턴 활용

레이어드 아키텍처는 대부분의 시스템에서 볼 수 있는 보편적인 구조다.

  • 언제 사용하는가
    • 복잡한 비즈니스 로직을 체계적으로 관리할 때.
    • 개발 팀을 역할(프레젠테이션, 비즈니스, 데이터)별로 나누어 협업을 효율화할 때.
  • 활용 가능 분야
    • SAP, Oracle ERP와 같은 엔터프라이즈 애플리케이션.
    • 온라인 뱅킹 시스템의 백엔드 시스템.

2. Client-Server Architecture Pattern

사용자 - 서버 간 책임 분리

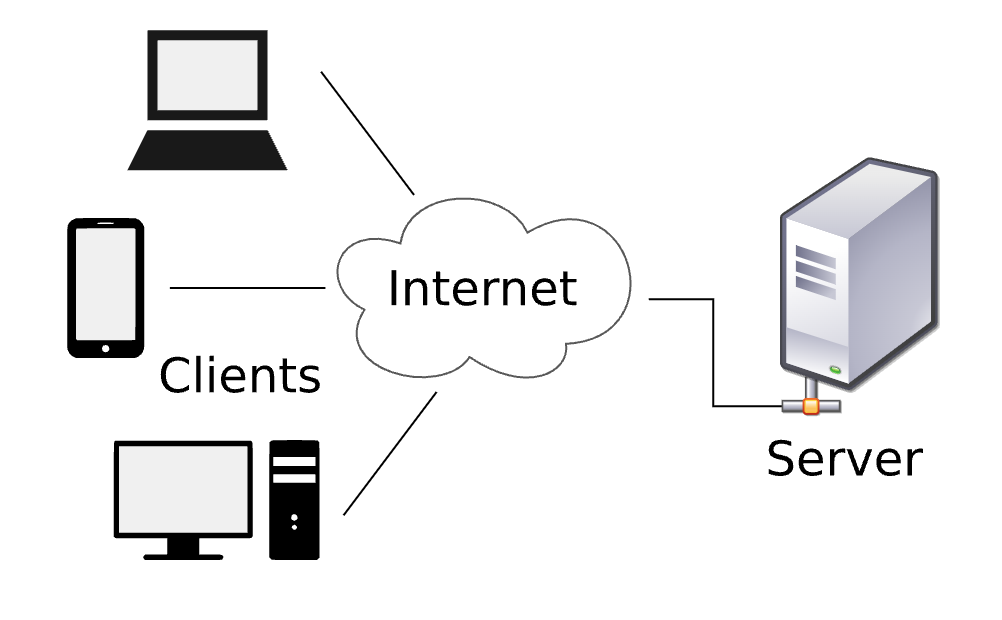

Client Server Architecture https://en.wikipedia.org/wiki/Client%E2%80%93server_model

클라이언트-서버 아키텍처 패턴은 클라이언트(Client)와 서버(Server) 두 요소로 구성되며, 이 둘이 책임을 명확하게 분리하여 중앙 집중 처리를 수행하는 구조이다.

  • Client: 사용자로부터 요청(Request)을 생성하고 서버에 전달.
  • Server: 자원(데이터, 파일 등)을 관리하고, 요청을 처리하여 응답(Response)을 반환.

클라이언트는 다수 존재할 수 있으며, 요청은 네트워크(예: 인터넷)를 통해 서버와 상호작용한다.

서버는 이러한 요청을 처리하고, 결과를 클라이언트에게 응답한다.

Client-Server Architecture를 이해하고 얻을 수 있는점

  • 웹 개발자, 소프트웨어 엔지니어 등은 사용자 인터페이스와 백엔드 시스템 간의 데이터 흐름을 이해할 수 있다.
  • 다수의 클라이언트 요청을 처리하는 서버의 자원 관리 방식을 이해할 수 있다.
  • 일상적으로 사용하는 소셜 미디어, 온라인 쇼핑몰 등의 시스템 동작 방식을 분석하는 데 유용하다.

Client-Server Architecture의 종류

  • Two-Tier Architecture : 클라이언트와 서버가 직접 통신하는 단순한 구조.
  • Three-Tier Architecture : 분리된 클라이언트와 서버를 웹 서버, API 게이트웨이 등과 같은 Middleware layer(Application layer)를 두어 데이터 흐름을 중계하는 구조.
  • N-Tier Architecture : Middleware뿐 아니라 보안, 로깅, 캐시 등의 Intermediary layer 등을 추가하여 데이터 흐름에 있어 보안성과 유지관리성을 높인 구조.

데이터 흐름 예시

Three-Tire Client-Server Model를 예시로 들겠다.

Component Action Action
Clients Server에 모자 상품 검색 요청(GET /products?=”beanie”) 모자 상품 결과 출력.
  ↓ ↑
Middleware https://jaehoonmall.co.kr 에 Request 라우팅. JSON 결과 Return
  ↓ ↑
Server “/products” GET Request Mapping으로 searchProducts 로직 수행. DB 조회 결과 list 생성

Middleware는 클라이언트와 서버 간의 중계 역할을 하며, 인터넷, 웹 서버, 로드 밸런서 등이 해당된다.

장점

  • 중앙 집중된 제어(Centralized Control)
    • 서버에서 자원을 일괄 관리하여, 여러 유저의 요청을 동시에 처리할 수 있다.
  • 확장성(Scalability)
    • 서버나 클라이언트 인스턴스를 전체 서비스에 영향을 주지 않으며 독립적으로 확장할 수 있다.
  • 데이터 보안성(Data Security)
    • 민감한 정보는 서버에만 존재하도록 설계 가능하며, 보안 레이어를 추가해 보호할 수 있다.

단점

  • 단일 장애 지점 (Single Point of Failure)
    • 서버에 문제가 생기면 모든 클라이언트가 기능을 사용할 수 없게 된다.
  • 네트워크 의존성(Network Dependency)
    • 서버와의 상호작용은 네트워크를 기반으로 하므로, 지연(latency)이나 연결 장애가 성능에 영향을 줄 수 있다.
  • 자원 관리 비용(Resource Management Cost)
    • 사용자 수 증가에 따른 서버 자원의 적절한 할당, 로드 밸런싱 등의 운영 부담이 커질 수 있다.

패턴 활용

사용자 기기와 중앙 서버 간의 상호작용이 필요한 인터넷 서비스에서 널리 사용한다.

  • 언제 사용하는가
    • 클라이언트가 서버에 특정 리소스나 서비스를 요청하고, 서버가 이를 처리하여 응답을 보내는 구조가 필요할 때.
    • 데이터를 중앙에서 관리하고, 다수의 클라이언트가 이를 공유해야 할 때.
  • 활용 가능 분야
    • Google과 같이 웹 패이지를 통해 검색, 이동 등의 요청에 응답을 보내는 웹 애플리케이션.
    • Gmail, Outlook과 같은 메일링 시스템.
    • Dropbox, Google Drive와 같은 파일 공유 서비스.

3. Event-Driven Architecture Pattern

느슨한 비동기 이벤트 처리

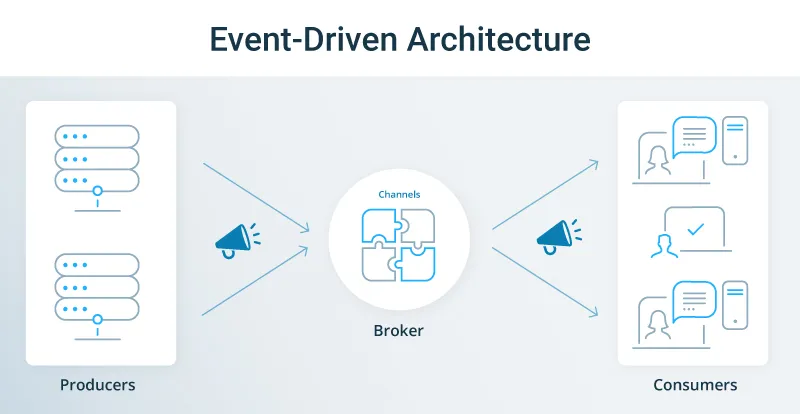

Event-Driven Architecture https://medium.com/@seetharamugn/the-complete-guide-to-event-driven-architecture-b25226594227

Event-Driven Architecture Pattern 일명 EDA는 이벤트 발행 - 전달 - 처리(fire-and-forget) 과정으로 응답을 기다리지 않아도 되는 비동기적 처리 패턴이다.

여기서 이벤트는 결제 요청, 멤버쉽 탈퇴, 재고 업데이트 등 시스템이나 유저에 의해 발생되는 동작이 해당한다.

각 처리를 수행하는 Consumer가 있으며, 분리된 구조 덕분에 애플리케이션의 결함도를 낮추고 유연한 시스템 아키텍처로 운용할 수 있다.

구성 요소

Event Producer 유저의 버튼 클릭, 스케줄링 등으로 일어날 수 있는 이벤트 발행(Publish) 컴포넌트
Event Channel(Broker) Publish된 이벤트를 전송하고, 관리하는 일종의 Middleware 컴포넌트
Event Consumer Topic 이벤트를 구독(Subscribe)하여, 이벤트를 수신했을 때 비즈니스 로직 실행 컴포넌트

이벤트 기반의 비동기 처리

EDA에서 이벤트는 비동기적으로 처리되며, Producer는 이벤트를 발행만 할 뿐, 이후에 어떤 처리가 일어나는지는 관여하지 않는다.

즉, Producer에서 결제 완료 이벤트를 발행, 결제 완료 이벤트를 구독하는 포인트 적립, 재고 변경, 이메일 발송 이벤트 등을 각자 수행한다.

Producer는 Consumer가 이벤트를 언제, 어떻게 처리하는지를 알지 못하고, 알 필요도 없으니 response도 의무가 아니게된다.

덕분에

  • 느슨한 결합: Producer와 Consumer는 서로 몰라도 되고, 독립적으로 개발·배포가 가능.
  • 성능 최적화: 요청-응답 구조가 아니기 때문에 처리량이 많아도 병목이 덜 생긴다.
  • 지연 허용: 실시간 응답이 필요 없는 작업(예: 메일 발송, 로그 저장 등)은 나중에 처리할 수 있다.

EDA의 기본 개념

  • Publish/Subscribe(Pub/Sub)
    • Producer에서 Publish(발행)된 이벤트는 해당 이벤트의 topic 혹은 이벤트 타입을 Subscribe(구독)한 Consumer만 받을 수 있다.
    • 이 때, Pub, Sub에 해당하는 컴포넌트는 서로 직접적인 연관을 가지지 않아도 된다.
  • Message broker
    • publish-subscribe messaging pattern에서 미들웨어로 구성하여 이벤트를 관리하고, 중계하는 역할을 수행한다.
    • Topic 단위로 이벤트를 처리한다.
  • Topic
    • 컴포넌트가 가지는 관심사라고도 표현하며, 이벤트 종류에 따라 분류되는 논리적 Channel이다.
    • 이벤트는 어떤 토픽으로 전달되어야하는지 등의 정보를 가지고 있다.
    • Sub는 필요한 토픽만 구독하며, Pub는 한 토픽에 한 번의 이벤트를 전송, 브로커는 이를 여러 Sub에게 전송한다.
  • Message Queue
    • 이벤트를 순차적으로 저장하고, 전달하며 순서와 지연 처리에 활용된다.
    • Deferred Execution, Eventual Consistency와 함께 설명될 수 있다.
  • Event Mesh
    • 이벤트가 다양한 경로로 전달될 수 있게 여러 개의 브로커와 시스템을 연결해놓는다.
    • 분산형 메시지 구조, MSA 통신 등에 사용된다.
    • MSA를 확장할 수 있는 기반이다.

데이터 흐름 예시

Component Action
Producer 결제 성공으로 OrderPaidEvent 발행(Publish)
  ↓
Message Broker order.paid Topic에 메시지 전달
  ↓
Consumer - 포인트 적립 결제금액을 통해 포인트 적립
Consumer - 재고 서비스 주문된 상품 재고 감소 처리
Consumer - 이메일 서비스 결제 완료 영수증 발송 메일 전송

장점

  • 확장성(Scalability)
    • 문자 메시지 전송 등과 같은 새로운 이벤트 처리를 위한 Consumer를 쉽게 추가할 수 있다.
    • 수평 확장에 용이.
  • 이벤트 처리(Event Processing)
    • 비동기 처리로 응답을 기다리지 않아도 되기에 시스템 전체 응답성이 향상된다
    • 다양한 작업을 병렬로 처리 가능하다.
    • 실시간 스트림 처리, 로그 처리에 적합하다.
  • 유연성(Flexibility)
    • Producer와 Consumer의 역할 분리로 서비스 변경에 영향을 주지 않는다.
    • 서비스 간 독립성이 높아 유지보수성이 높다.
    • 새로운 Consumer 추가에도 기존 Consumer를 수정하지 않아도 된다.
    • Consumer에 장애가 발생해도 전체 시스템에 영향을 최소화할 수 있다.

단점

  • 복잡성(Complexity)
    • 이벤트 정의, 토픽 설계, 메시지 포맷 표준화, 브로커 구성 등 초기 설계가 복잡하다.
  • 테스트의 어려움(Complex Testing)
    • 비동기 처리, 브로커를 통한 이벤트 수신 등의 구조로 에러가 발생 했을 때 디버깅이 어렵다.
    • Consumer 단위로 구분되어 있기에 서비스 전체 통합 테스트가 까다롭다.
  • 신뢰성(Reliability)
    • 처리에 실패한 이벤트를 위한 대응이 필요하다.
    • 이벤트 큐가 쌓이거나, Consumer의 처리 속도가 느릴 시 처리가 지연될 수 있다.

패턴 활용

EDA는 즉각적인 응답이 중요하지 않고, 시스템 상태 변화에 반응해야 하는 비동기적인 시스템에 적합하다.

  • 언제 사용하는가
    • 실시간으로 발생하는 이벤트에 맞춰 여러 서비스가 독립적으로 동작해야 할 때.
    • 시스템의 부하가 불규칙하거나, 여러 기능이 동시에 수행되어야 할 때.
  • 활용 가능 분야
    • Uber와 같은 차량 호출 서비스는 사용자의 호출 이벤트를 통해 주변 차량에 알림 전송.
    • Amazon의 주문 처리 시스템은 ‘주문 생성’ 이벤트가 ‘재고 차감’, ‘결제’, ‘배송 시작’과 같은 후속 작업 트리거.

4. Broker Architecture Pattern

요청 중재

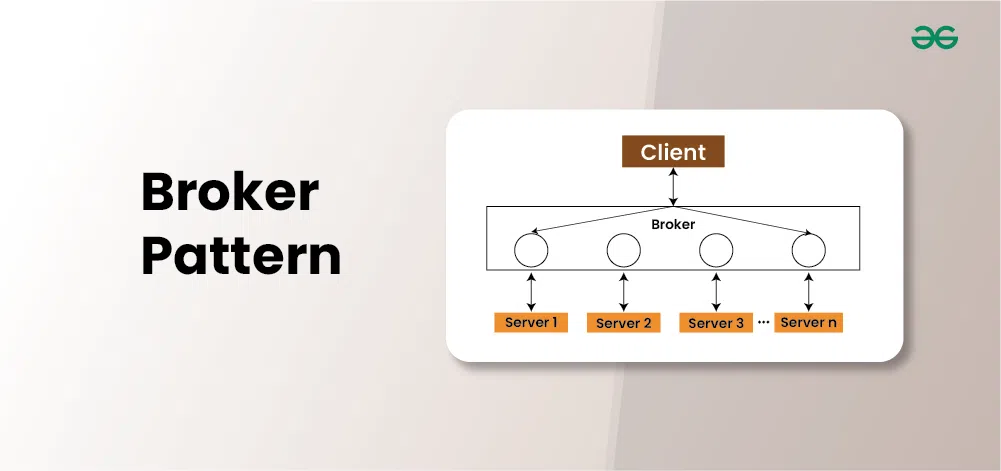

Broker Architecture https://www.geeksforgeeks.org/system-design/broker-pattern/

Broker Architecture Pattern은 Broker를 중심으로 클라이언트와 서비스를 연결해주는 중앙 집중형 분산 구조 패턴이다.

클라이언트의 요청을 처리할 서비스는 브로커가 판단하여 배분해준다.

시스템의 구조를 간소화하고, 유연한 분산 서비스를 구현할 수 있게 도와준다.

클라이언트는 서비스의 구체적인 위치나 구현을 알 필요 없이 브로커에만 요청하면 되는 위치 투명성(Location Transparency)의 특징을 가진다.

구성 요소

Client Request 생성 및 Broker에 전달.
Broker 클라이언트로부터 Request 수신 후 적절한 서비스 탐색 및 서버 라우팅
Server 실제 Request를 처리 후 결과를 브로커에게 반환(동기일 때)

비교 : Client-Server Architecture Pattern

  Client-Server Broker
요청 구조 클라이언트가 서버에 직접 Request 클라이언트의 Request를 처리할 서버를 Broker가 선정.
클라이언트 - 서버 통신 방식 직접 통신(1:1) Broker를 통한 간접 통신(1:N, N:1)
라우팅 클라이언트가 서버 위치를 알고 직접 통신한다. 클라이언트의 요청을 처리할 서버를 브로커가 탐색한다.
요청 - 응답 동기, Reqeust 후 Response를 기대하는 일반적인 HTTP 통신 방식 설계에 따라 동기 혹은 비동기로 구축 가능.
클라이언트와 서버의 결합도 높음.
 느슨한 결합.
확장 서버를 중심으로 클라이언트를 확장. 브로커를 중심으로 클라이언트와 서버의 확장.

비교 : Event-Driven Architecture Pattern

  EDA Broker
구조 Publisher가 이벤트를 발행, Broker에 Topic으로 구분하여 이벤트 적재,
단일 혹은 다수 Subscriber가 구독한 Topic 이벤트 처리.		 클라이언트의 Request를 처리할 서버를 Broker가 선정.
브로커의 역할 단순 전달, 이벤트 Queue, Topic 구분 중앙 관리자, 서비스 탐색, 실행 위임
클라이언트와 서버의 결합도 매우 느슨한 결합. 느슨한 결합.
요청 - 응답 비동기, Event 발행 후 처리 결과를 기대하지 않는다(fire-and-forget) 설계에 따라 동기 혹은 비동기로 구축 가능.
처리 실패 역할이 분담된 Consumer 중 일부가 동작하지 않아도 시스템 전체에 영향을 주지 않는다. Broker를 제외한 구조에서 Request에 대한 Response가 제대로 오지 않는다면 전체 흐름 중단의 위험이 있다.

동기/비동기 설계

시스템의 요구사항에 따라 동기(Synchronous)와 비동기(Asynchronous) 통신 방식을 모두 지원한다.

  • 동기 방식
    • 즉각적인 응답이 필요한 경우 사용.
    • 클라이언트는 요청을 보낸 후 응답을 받을 때까지 기다린다.
    • 브로커는 요청을 처리할 서버에 전달하고, 서버의 응답을 받아 다시 클라이언트에게 반환하는 역할 수행.
  • 비동기 방식
    • 실시간 응답이 중요하지 않은 경우 사용.
    • 클라이언트는 요청을 보낸 후 응답을 기다리지 않고 다음 작업을 진행.
    • 브로커는 요청을 메시지 큐에 저장하고, 서버가 이후에 큐에서 메시지를 가져가 처리한다.(메시지 큐)

애플리케이션의 특성에 맞게 가장 효율적인 통신 방식을 선택하여 시스템을 설계할 수 있다.

데이터 흐름 예시

  Action Action
Client 결제 버튼 클릭으로 request_payment()요청 발생 “결제 성공” 화면 표시
  ↓ ↑
Broker 클라이언트로부터 request_payment() 요청 수신.
request_payment() 분석 - 결제 서비스 식별 - 여러 개의 서버 중 결제 서버로 요청 전달		 “결제 성공” 응답 수신 - 클라이언트에 결과 전달.
  ↓ ↑
Server Broker로 부터 결제 요청 수신 - 결제 로직 수행 - DB 저장. 결제 처리 완료 후 “결제 성공” 메시지를 브로커에게 반환

장점

  • 유연성(Flexibility)
    • 클라이언트와 서버가 서로의 존재를 모르기 때문에, 새로운 서비스가 추가되거나 기존 서비스가 변경되어도 클라이언트는 영향을 받지 않음.
  • 분산(Distribution)
    • 시스템을 여러 독립적인 컴포넌트로 분산하여 구성할 수 있어 확장성이 높음.
  • 유지보수성(Maintainability)
    • 각 컴포넌트가 느슨하게 결합되어 있기에, 개별 컴포넌트의 수정이나 업데이트가 다른 컴포넌트에 미치는 영향을 최소화.

단점

  • 성능 저하(Performance Overhead)
    • 모든 요청이 브로커를 거쳐야 하므로, 통신 단계가 늘어나 성능 저하.
  • 단일 실패 지점(Single Point of Failure)
    • 브로커가 고장 나면 시스템 전체가 마비될 수 있음.
    • 브로커의 고가용성을 위한 설계가 필수.
  • 복잡성(Complexity)
    • 중앙 집중형 브로커를 관리하고, 분산된 서비스들의 상태를 동기화하는 등 시스템 구조가 복잡해질 수 있음.

패턴 활용

브로커 패턴은 통신 주체 간의 직접적인 연결을 최소화하여 시스템을 유연하게 만드는 데 사용할 수 있다.

  • 언제 사용하는가
    • 클라이언트와 서비스 간의 높은 결합도를 피하고 싶을 때.
    • 분산된 시스템에서 서비스의 위치가 자주 바뀌거나, 동기적인 통신이 비효율적일 때.
  • 활용 가능 분야
    • Apache Kafka나 RabbitMQ와 같은 메시징 큐 시스템.
    • 생산자(Producer)와 소비자(Consumer) 통신 중개
    • 마이크로서비스 간 비동기 통신

5. MSA, Microservice Architecture

Service 분리

Microservice Architecture https://velog.io/@tedigom/MSA-%EC%A0%9C%EB%8C%80%EB%A1%9C-%EC%9D%B4%ED%95%B4%ED%95%98%EA%B8%B0-1-MSA%EC%9D%98-%EA%B8%B0%EB%B3%B8-%EA%B0%9C%EB%85%90-3sk28yrv0e

MSA(MicroService Architecture)는 하나의 큰 애플케이션을 Microservice라는 작고, 독립적이며, 느슨하게 결합된 서비스들로 분해하는 개발 방식이다.

서비스는 회원 관리, 결제, 상품 관리 등 고유한 비즈니스 프로세스를 가지고 독립적으로 개발, 배포, 운영될 수 있다.

특징

  • 독립적인 서비스
    • 각 서비스는 특정 비즈니스 기능에 집중하며, 독립적인 코드베이스를 가진다.
    • 개발, 배포 등 서비스의 변경이 다른 서비스에 영향을 주지 않고 독립적으로 수행될 수 있다.
  • 분산 시스템
    • 서비스들이 네트워크를 통해 통신하며 프로세스를 처리한다.
    • 서비스간 통신을 위해 API를 구축하고, 클라이언트는 API 게이트웨이를 통해 적절한 Microservice에 라우팅(single entry point)된다.
    • Microservice의 IP 주소, 포트 등이 변경 될 때 위치를 추적하거나, 필요한 서비스를 쉽게 찾을 수 있도록 Service Discovery를 활용한다.
  • 느슨한 결합(Loose Coupling)
    • 각 서비스는 다른 서비스의 내부 구현을 알 필요 없이, API등을 통해 소통한다.
    • 특정 서비스의 부분 장애는 전체 서비스에 심각한 영향을 주지 않는다.
  • 다양한 기술 스택:
    • 각 서비스는 목적에 맞는 최적의 프로그래밍 언어나 데이터베이스를 자유롭게 선택할 수 있다.
    • 데이터 분석이 중요한 서비스에는 Python을, 성능이 중요한 서비스는 Java와 같이 구성할 수 있다.
    • 분리된 DB의 일관성을 유지하기 위해 Saga 패턴과 같은 분산 트랜잭션 관리 기법을 활용한다.
  • 자동화된 배포
    • 독립적인 배포가 가능하므로, CI/CD(Continuous Integration/Continuous Deployment) 파이프라인을 구축하기 용이하다.
    • Git 메인 브랜치에 Push한 코드가 자동으로 서버에 배포 반영되는 파이프라인 구성 등으로 개발, 서비스 운영에 피로도가 줄어든다.

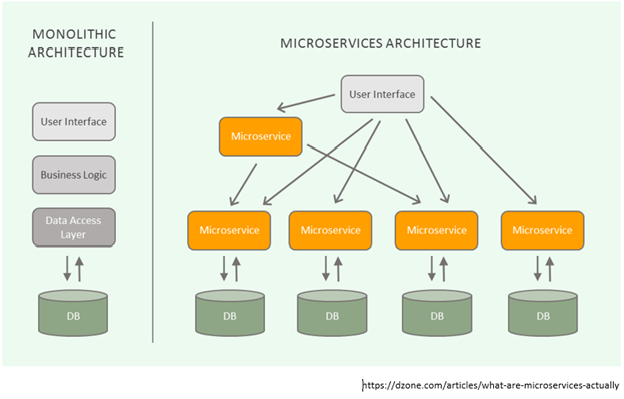

MSA의 필요성 : Monolithic Architecture와 비교

MSA를 이해하기 위해서 Monolithic Architecture를 살펴보는 것이 좋다.

Monolithic는 하나로 된 거대한 덩어리라는 의미로 모든 기능이 하나의 애플리케이션에 통합되어 배포되는 방식을 의미한다.

특징 Monolithic Architecture Microservices Architecture
구조 모든 기능이 하나의 단일 애플리케이션에 통합 여러 개의 작고 독립적인 서비스로 분리
개발 단일 팀이 모든 기능을 개발 여러 팀이 각 서비스를 독립적으로 개발
배포 애플리케이션 전체를 재배포 각 서비스를 독립적으로 배포 가능
확장성 애플리케이션 전체를 확장, 비효율적 특정 서비스만 독립적으로 확장 가능
기술 스택 전체가 동일한 기술 스택 사용 각 서비스에 최적화된 기술 스택 사용 가능
결합도 높은 결합도(High Coupling) 느슨한 결합도(Loose Coupling)

모놀리식 아키텍처의 가장 큰 단점은 코드 한 줄의 수정이라도 전체 애플리케이션을 재배포해야 한다는 것이다.

이는 배포의 불편함을 야기하고, 한 모듈의 버그가 전체 서비스에 영향을 미칠 수 있다.

MSA는 이런 문제를 해결하기 위해 결제, 회원 관리, 상품 관리 등 역할별로 서비스를 분리하여 각 서비스의 변경이 다른 서비스에 영향을 주지 않도록 설계한다.

서비스 구분 방법론

MSA의 구성 단위가 Microservice인 만큼 서비스를 어떤 기준으로 나눌 것인지가 중요한 요소로 자리 잡는다.

참고로 방법론(Methodology)과 패턴(Pattern)은 서로 다른 개념으로,

  • 방법론(Methodology) : 문제를 해결하기 위한 넓은 범위의 철학, 전략, 전체적인 과정, 방향성.(DDD, )
  • 패턴(Pattern) : 특정 문제를 해결하기 위한 검증된 해결책(템플릿).(Saga pattern, API Gateway Pattern) 와 같다.

대표적으로 이 기준을 나누는 방법론 3가지를 간단 설명하겠다.

  • DDD (Domain-Driven Design)
    • 복잡한 비즈니스 도메인을 분석하고, 이를 하위 도메인 단위로 나누어 서비스의 경계를 정의한다.
  • 비즈니스 기능 기반 분해
    • 시스템을 ‘결제’, ‘주문’, ‘회원’과 같은 비즈니스 기능별로 분리하는 가장 직관적인 방법.
  • 트랜잭션 기반 분해
    • 데이터베이스 트랜잭션이 발생하는 지점을 기준으로 서비스를 나눈다.

장점

  • 확장성(Scalability): 특정 서비스에 부하가 집중될 경우, 해당 서비스만 독립적으로 확장하여 전체 시스템의 성능을 효율적으로 유지할 수 있다.
  • Faster Delivery: 각 서비스는 독립적으로 개발 및 배포가 가능하므로, 새로운 기능을 빠르게 시장에 내놓을 수 있다.
  • 유연성(Flexibility): 각 서비스에 최적의 기술 스택을 적용할 수 있어, 기술 선택의 자유도가 높다.
  • 내결함성(Fault Isolation): 한 서비스의 장애가 다른 서비스로 전파되지 않고 격리되어, 시스템 전체의 안정성을 높인다.
  • 관리 피로도 저감 : 서비스의 갱신과 관리가 독립적으로 수행되기에 관리가 피로도가 적다.

단점

  • 복잡성(Complexity): 여러 개의 서비스를 관리해야 하므로, 전체 시스템 구조와 운영이 복잡해진다.
  • 분산 트랜잭션: 여러 서비스에 걸쳐 발생하는 트랜잭션을 일관성 있게 관리하기가 어렵다.
  • 성능 오버헤드: 서비스 간 통신은 네트워크를 통해 이루어지므로, 호출 횟수가 많아지면 지연(Latency)이 발생할 수 있다.

패턴 활용

MSA는 복잡한 대규모 애플리케이션을 개발하고, 빠른 변화에 민첩하게 대응해야 할 때 적합하다.

  • 언제 사용하는가
    • 시스템의 규모가 크고, 여러 팀이 각자 맡은 부분을 독립적으로 개발 및 배포해야 할 때.
    • 비즈니스 로직이 복잡하여 하나의 덩어리로 관리하기 어려울 때.
  • 활용 가능 분야
    • Netflix와 같이 사용자 인증, 콘텐츠 추천, 결제 등 다양한 기능을 수많은 마이크로서비스로로 분리하여 운영.
    • Amazon과 같은 이커머스 플랫폼에서 각 기능을 독립적으로 확장하고 관리.

이외의 패턴들

설명하고 싶은 패턴들을 간단하게만 소개해도 볼륨이 커지기 때문에 다른 패턴들은 개념만 서술하겠다.

Space-Based Architecture Pattern

DB가 아닌 RAM과 같은 메모리 영역을 공유된 메모리 공간(Space-Based)으로 서비스를 구성하는 분산 아키텍처다.

Cloud-Based, Grid-Based 아키텍처 패턴이라고도 한다.

  • 대규모 동시 사용자 처리나 트래픽 폭등 상황을 대처하기 위한 패턴.
  • 메모리 데이터 사용으로 Latency을 최소화하고, 높은 성능과 동시성을 확보
  • 중앙 데이터베이스 병목을 제거하기 위해 메모리 그리드(In-Memory Data Grid)를 사용하여 데이터와 세션 상태를 분산 저장.
  • 확장성(Scalability)과 고가용성(High Availability)에 강점.
  • 전자상거래, 티켓 예매 등 트래픽 급증형 서비스에서 활용.

Master-Slave Architecture Pattern

하나의 마스터(Master) 컴포넌트가 다른 여러 슬레이브(Slave) 컴포넌트를 제어하는 패턴이다.

Primary-Secondary 아키텍처라도고 한다.

  • Master 가 작업을 지시하고, Slave 가 실행하는 구조.
  • 읽기/쓰기 분리, 데이터 복제, 병렬 처리 등에 자주 사용.
  • 고성능 분산 처리 가능.
  • DB Replication, Load Balancing, Backup-Recovery 시스템에서 활용.
  • DB Replication 구조에서 Master DB는 쓰기 전용, Slave DB는 읽기 전용 역할 수행.

    Pipe-Filter Architecture Pattern

데이터를 처리하는 과정이 여러 개의 독립적인 단계로 구성될 때 사용되는 패턴이다.

  • 순차적으로 일련의 처리를 중요시하는 시스템에서 활용하는 패턴.
  • Filter라 불리는 각 프로세스는 데이터를 받아 특정 작업을 수행.
  • Pipe를 통해 데이터는 순차적으로 다음 Filter로 전달됨.
  • 데이터 추출, 변환, 로드와 같은 ETL(Extract-Transform-Load) 프로세스에서 활용.

Microkernel Architecture Pattern

Microkernel은 최소한의 Core 기능만 제공, 확장 기능은 Plug-in module을 이식하여 시스템의 유연성과 확장성을 극대화하는 패턴이다.

  • OS, IDE, Browser 등에서 추가적으로 필요한 기능은 플러그인을 통해 이식.

Peer-to-Peer Architecture Pattern

네트워크 참여자(Peer, Node)간 클라이언트와 서버의 역할을 수행하는 탈중앙화(Decentralized) 네트워크 모델.

  • 네트워크에 연결된 모든 노드는 동등한 역할을 수행하는 분산 패턴.
  • 노드간 직접 통신하여 리소스 공유.
  • 파일 공유 시스템, 블록체인에서 활용.


Ref.

참고
